Aanpassen/veranderen van schouw

Tijdens mijn verbouwingen ben ik eindelijk op het punt gekomen dat ik de schouw van mijn pelletkachel kan aanpassen.

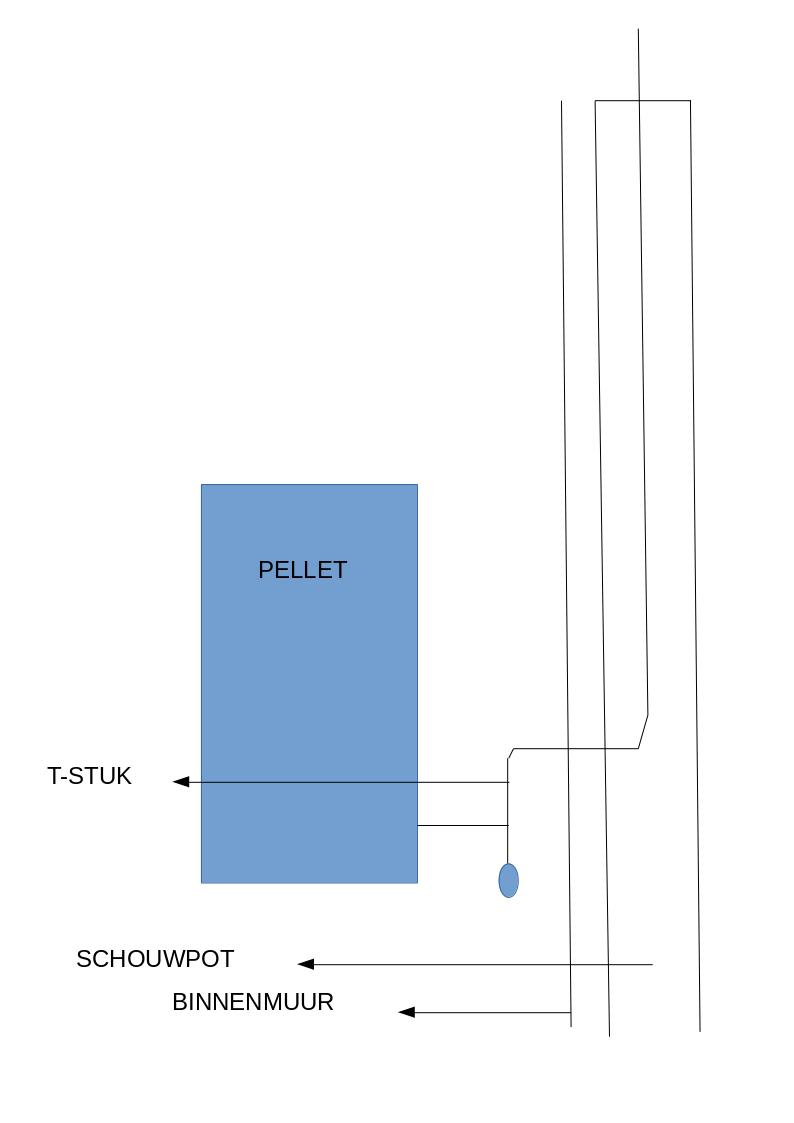

Deze is momenteel zo opgebouwd :

-uitgang pelletkachel -Tstuk - bocht 90° - 50cm buis van 8cm horizontaal tot in schouwpot(schouwgedeelte boven dak is afgebroken dus enkel nog potten binnnenshuis) - bocht 90° - ca 550cm enkelwandige buis 8cm diameter tot iets onder de nok (enkelwandig geen probleem volgens dakwerker) - hoedje.

Vastgestelde problemen : de tweede bocht (dus in de schouwpot) zit na paar maanden stoken steeds volledig dicht, de rest van de buis is fel vervuild (aangekoekt)

Ik kan dit nu eventueel oplossen als volgt :

Vanuit de kachel een T-stuk plaatsen en dan 150cm eerst voor de schouwpotten omhoog gaan (dus buis blijft zichtbaar maar geen probleem - ik hoop hiermee om de vervuiling in de daaropvolgende bocht tegen te gaan), om dan vervolgens de potten in te gaan met een dubbelwandige flexibel en dan met een vast stuk dubbelwandige buis naar buiten toe met op het einde een trekkap.

Ik kan eventueel ook stukken vaste buis van 1meter elk in de potten krijgen maar ik heb gemerkt nu bij het demonteren van de huidige schouw dat die dichtingen of niet goed zaten (waarschijnlijk nog een erfenis van de dakwerker) of dat sommige al versleten waren (na ongeveer 4 jaar).
Dus deze optie lijkt mij niet zo evident.

Wat stellen de kenners hier voor. Het is wat moeilijk en cryptisch uitgelegd maar bekijken de twee schetsen maar even.

Die buizen in de schouwpotten zou ik weglaten , na de T pot zo vlug mogelijk in de potten desnoods met een stuk buis van max 1 meter .Probeer zo weinig mogelijk bochten te gebruiken .
Indien de schouw op het dak nog in goede staat was zou ik die ook niet afgebroken hebben .


Als dit een buitenmuur is die bijvoorbeeld in de tuin uitgeeft zou je een gat kunnen boren van 10 cm diameter om de asse die in de schouw neer dwarrelt langs daar te stofzuigen 1 of 2 x per jaar en hoef je niet meer op het dak.

huidige schouw telt met de 2 bochten van 90° voor 8 meter.
4 jaar geleden goede raad gekregen en niets mee gedaan.
dan ga ik me er deze keer tussen uit houden...

[Je moet geregistreerd en ingelogd zijn om deze link te kunnen zien.]

Het is een beetje kort door de bocht om te stellen dat ik niets gedaan heb met de goede raad een viertal jaren geleden.
Echter werd mij toen zowel door de dakwerker als door de architect gezegd dat een enkelwandige buis naar buiten toe van 80cm voor een pelletkachel voldoende was.
Achteraf blijkt dit niet het geval aangezien de vervuiling.
Mijn fout? Misschien voor een stuk wel maar dat probeer ik nu wel op te lossen.
Alvast bedankt voor de reacties

Krusty, rechtstreeks de potten in deze gebruiken gaat niet meer aangezien er geen schouw meer boven het dak uitkomt (de potten stoppen op de zolder). Afbreken van de schouw was echt wel nodig.

die 2 bochten van 90° zijn er teveel aan, maakt niet uit of die tegen de vloer of tegen het plafond staan.
en risico voor schouwbrand als de hoop asse en aangekoekt vuil in brand schiet !

T-stuk, 50cm buis omhoog en bocht van 45°.
daarop een DW flexibel van 80mm die schuin in de schouwpotten gaat tot op zolder.
op de zolder rond de flexibel de schouwpotten goed volsteken met glaswol.
dan DW buis tot boven en een hoedje.


of anders de dakwerker en de architect samen de schouw terug laten opmetsen op het dak.
en dan zoals krusty zegt maar op 1m hoogte in de schouw gaan.
eer de asse aan de buis komt is de kachel lang versleten...

Bedankt Erwin,
Inderdaad dit alles met dank aan beide heren. Maar soit, ik was er ook bij en zodoende ook deels mijn fout.
Is 80mm diameter flexibel alsnog voldoende aangezien de totale lengte van alles rond de 6 meter komt?
Nog een laatste punt : mag ik eventueel dat stuk van 50cm ook een 150cm lang maken.
Zodoende kan ik het voor de rest uitvoeren zoals jij het beschrijft en kan ik het afwerken zoals in deze afbeelding.

[Je moet geregistreerd en ingelogd zijn om deze link te kunnen zien.]

zonder de 90° bochten is diameter 80mm voldoende.
op welke hoogte de flexibel uit de muur komt maakt niet veel uit.
zolang je er maar gemakkelijk aangeraakt om te kuisen...

Voila, de eerste stap is gedaan. Gat voor de flexibel is gemaakt zodanig dat die onder een hoek van 45° in de schouwpout verdwijnt.
Nu heb ik nog een andere vraag : is het aangewezen om de luchtaanvoer aan te sluiten op diezelfde pot (maar dan ergens beneden)? Zodoende trek ik lucht vanop mijn zolder (waar voldoende verluchting is) en niet meer uit mijn living waar het toch al redelijk luchtdicht is als de ventilatie toestaat (ik weet dat deze normaal altijd moet open staan maar in de winter heb ik dan het gevoel dat ik aan het stoken ben voor de ganse wijk).

als het in de winter niet ijskoud is op zolder kan dat.
anders zou de flex kunnen afkoelen wat niet goed is voor de trek...

Ja inderdaad, dat klopt, Daar had ik nog niet aan gedacht. Merci Erwin!
Morgen eens kijken voor het nodige materiaal.

Het bestellen van het materiaal is een beetje vertraagd door andere werken.
Ik ga er nu pas werk van maken.
Daarbij had ik nog een vraag : ik heb eerst gezegd dat de totale lengte 6m was. Dit klopt niet. De totale lengte is als volgt :

vanuit de kachel 1.5 meter vaste buis tot aan een flexibel van 4 meter die schuin aan de schouw in gaat (dus geen scherpe bocht meer).
Op de flexibel komt nog 2 meter vaste dubbelwandige buis met een kap (kap steekt dan 1m boen nok dak uit).
Zodoende mijn vraag nu : flexibel van 80 of 100 (Erwin had in een eerder bericht 80 gezegd maar toen had ik maar een totale lengte van 6meter vooropgesteld). De totale lengte is echter ca 7.5m à 8m.
Alvast bedankt!

Indien iemand nog eventueel een goede website kent......

recht omhoog zonder bochten dan zal 80 mm wel genoeg zijn.
bij Mauritsius is het 9.5 m en die heb ik vorige winter niet horen klagen...

in dit topic staan een paar websites: [Je moet geregistreerd en ingelogd zijn om deze link te kunnen zien.]

Verleden week de schouw zelf gekuist , in de schouw +/- een handvol donker grijs spul , daarna kontrole met de spiegel en alles was mooi zuiver!
Een half uurtje werk met een schouwveegset uit de doehetzelf.

Ja lap, veranderen van enkel naar dubbelwandige buis wil ook zeggen dat ik een andere dakdoorvoer moet steken.
Is dat steeds een model met een loodslab of hebben ze ondertussen al iets beters uitgevonden. Iemand een idee?

Wat heb je  dakpannen of  leien ?
In google  dakdoorvoer intypen en je krijgt alle mogelijkheden

staan hier tussen, welke hangt af van de dakhelling...

[Je moet geregistreerd en ingelogd zijn om deze link te kunnen zien.]

Het is een pannendak. Ik heb ondertussen de doorvoeren gevonden waarvoor dank

is de schouw in orde geraakt met de flexibel ?
een beetje feedback na zoveel tips is toch wel het minste...

De schouw is in orde gekomen. Ik heb redelijk wat moeten openkappen om de bocht van de flexibel (die in de gemetste schouw gaat) zo flauw mogelijke te maken. Achteraf gezien, had ik misschien beter een volledig vaste buis gestoken aangezien het gekapte gat groot genoeg was om vaste bochten door te steken.
Soit, ik heb niet de indruk dat er veel assen kunnen verzamelen in de bocht.

vaste buizen zijn eigenlijk niet gemaakt om in een ontoegankelijke schouw te steken.
wie het toch wil doen niet komen klagen als versleten rubbers moeten vervangen worden...
